Когда дом окружён лесом или выходит на воду, хочется сохранить этот вид. Сделать широкий стеклянный проём так, чтобы участок стал продолжением интерьера, — задача, которую решают панорамные раздвижные системы.
Главное преимущество таких систем — минимум видимых профилей и максимум обзора. Но за этим стоит не одна деталь, а конструкция системы и продуманное проектирование примыканий. Рама может уходить в пол, стену или потолок. Сейчас мы сравним две системы с минимально заметными профилями — Schüco ASS 77 PD.HI и Reynaers Hi-Finity. Обе относятся к премиальному сегменту, но по-разному решают задачи скрытия рамы, открывания и порога.
Что означает минимальная рама у панорамной системы
Прежде чем сравнивать цифры, нужно понять, что именно измеряется. «Минимальная рама» — это не один параметр, а несколько разных характеристик, которые нельзя сопоставлять напрямую.
Видимая часть профиля, центральный стык и скрытая рама
Видимая часть профиля — это то, что остаётся в поле зрения, когда створки закрыты. Она включает в себя зону, где сходятся две створки, — центральный стык. Именно его ширина чаще всего воспринимается как «толщина рамы».
Однако стоит понимать, что толщина рамы — это не то же самое, что толщина стекла, глубина профиля и ширина всей рамы. Для Schüco ASS 77 PD.HI видимая ширина центрального стыка составляет 37 мм.

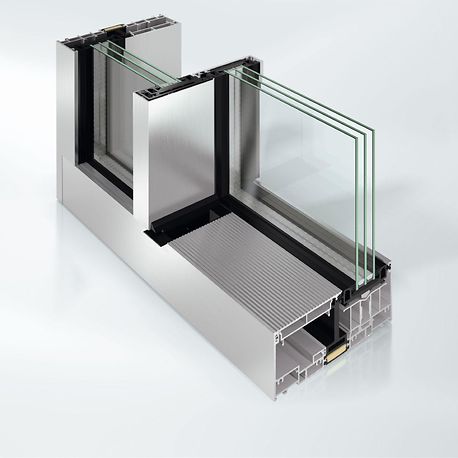

Второй элемент — скрытая рама. Она позволяет визуально сохранить только стекло и тонкую линию стыка. Для этого профили убираются в пол, стену или потолочное перекрытие. Высота рамы сбоку и в основании у ASS 77 PD.HI — 90 мм. Это важно для понимания того, сколько места потребуется в строительной конструкции.
Третий элемент — уровень пола. Порог может располагаться на той же высоте, но это опция, а не стандарт. Скрытый порог требует согласованного узла примыкания и продуманного водоотвода.
Раздвижная система с рамой — это не безрамное остекление
Панорамную раздвижную систему с минимальной рамой часто путают с безрамным остеклением террас. Объясняем, насколько это разные конструкции.
Безрамное остекление — это сезонный вариант с одинарным стеклом, который вентилируется, но не обеспечивает герметичность и теплоизоляцию жилого помещения. Панорамная раздвижная система — это полноценная конструкция с рамой по периметру, стеклопакетом и теплотехническими характеристиками. Она не становится безрамной от того, что рама скрыта в полу или потолке.
Не стоит выбирать систему, основываясь только на картинке. Фото общего вида не заменяет чертёж узла и не доказывает характеристики. Чтобы понять, как система поведёт себя в конкретном проёме, нужен разрез примыкания и расчёт, с которыми вам поможет инженер.
Schüco ASS 77 PD: что важно знать об исполнении HI
Панорамная система Schüco ASS 77 PD.HI — это раздвижная система из линейки Panorama Design. Она бывает в трёх исполнениях: HI, SI и NI. Не стоит их смешивать. Ниже — характеристики версии HI, исполнения с усиленной теплоизоляцией. Имейте в виду: характеристики у всех версий разные, поэтому нельзя брать цифры от одной и примерять к другой.
Скрытая рама и центральный стык

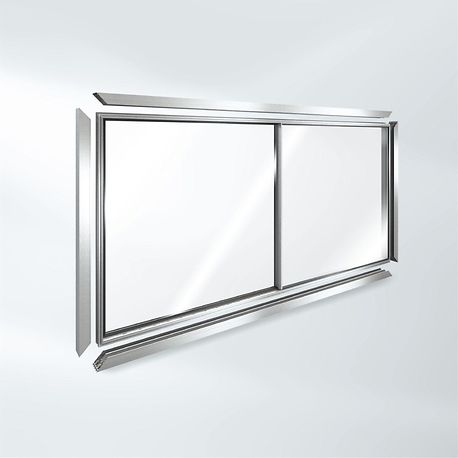

Официальная страница описывает ASS 77 PD.HI как систему Panorama Design со скрытой рамой. Мы уже говорили, что видимая ширина её центрального стыка — 37 мм, а высота рамы сбоку и в основании — 90 мм.
Створка может быть крупной — до 3,2 × 3,5 м. Вес такой створки — до 500 кг. Но это максимум, на который способна система, а не обещание, что так встанет у вас. Применимость к объекту подтверждает инженер.
Если ставить систему вместе с фасадом FWS 35 PD, то такая конструкция в стене «съест» 197 мм. Это тоже нужно знать заранее, чтобы проём, откосы и примыкания сошлись без сюрпризов.
Теплоизоляция профиля — от 1,0 Вт/(м²·К): чем ниже значение, тем меньше тепла уходит через раму. В связке с FWS 35 PD система рассчитана на:
- ветер — до класса C3/B3;
- дождь — до 8A;
- воздухопроницаемость — до класса 4;
- защита от взлома — RC 2 / RC 2 N.
Показатели получены при испытаниях створки размером 3,2 × 3,0 м.
Ручка и блокировка
Версия ASS 77 PD.HI доступна с ручкой-планкой на высоту створки. Есть вариант с блокировкой. Комплектацию и ограничения уточняют для выбранной конструкции.
Reynaers Hi-Finity: варианты исполнения
Панорамная система Reynaers Hi-Finity — вторая система в нашем сравнении. Производитель описывает её как решение с минимально заметными профилями и интеграцией рамы в проём. Рассмотрим исполнение 3-rail по технической карточке производителя.
Узкие видимые профили и интеграция рамы в проём
Hi-Finity предполагает интеграцию рамы в строительную конструкцию. Требования к проёму формируются ещё на этапе проектирования: нужно предусмотреть место для скрытия профилей, продумать примыкания и водоотвод. Чем меньше видимая часть, тем выше требования к точности строительной части.
У исполнения 3-rail видимая ширина центрального стыка — от 35 мм. Створка может быть крупной: до 3 500 мм в ширину и до 4 000 мм в высоту. Вес такой створки — до 750 кг. Это максимумы, а не готовый проект. Оговоримся, что они не действуют одновременно: сочетание размеров и массы подбирает инженер. Применимость к объекту подтверждает он же.
Теплоизоляция — Uw = 0,9 Вт/(м²·К) при Ug = 0,6, тёплой дистанционной рамке, образце 4,50 × 2,30 м и стеклопакете 36 мм. Порог — от 0 мм. Это лишь возможный узел.
Направляющие, скрытый порог и специальные схемы
Направляющие и порог владелец чувствует каждый день: насколько широк проход, не мешает ли порог при выходе, удобно ли открывать створки. У Hi-Finity исполнение 3-rail предполагает три направляющие — это влияет на схему открывания и полезный проход. Опирайтесь на параметры своего проёма: ширину прохода, которую хотите получить, уровень пола и то, как будет организован отвод воды. Порог может быть на уровне пола, но это требует согласования.
Угловые, карманные и автоматизированные решения — не стандартная комплектация, а опции, которые подтверждаются для конкретного проекта. Специальные схемы требуют больше места в строительной конструкции и более сложного узла примыкания, поэтому их возможность нужно уточнять у инженера до начала работ.
Сравнение Reynaers Hi-Finity 3-rail и Schüco ASS 77 PD
Сравнение панорамных раздвижных систем имеет смысл только при одинаковых измерениях и условиях.
| Параметр | Schüco ASS 77 PD.HI | Reynaers Hi-Finity 3-rail | Значение для проекта |
|---|---|---|---|
| Видимый центральный стык | 37 мм | от 35 мм | Определяет визуальную «толщину» рамы в закрытом состоянии |
| Скрытие рамы | Профили скрываются в полу, стене, потолке | Конкретный узел скрытия зависит от строительной конструкции | Влияет на требования к строительной части и монтажной высоте |
| Схема и полезный проход | Зависит от типа открывания и числа направляющих | Опции, подтверждаемые для проекта | Определяет ширину прохода и удобство использования |
| Размер и масса створки | До 3 200 × 3 500 мм, до 500 кг | До 3 500 мм в ширину; до 4 000 мм в высоту, до 750 кг | Влияет на несущую способность и логистику монтажа. Максимумы не действуют одновременно |
| Стеклопакет и Uw | Теплоизоляция профиля от 1,0 Вт/(м²·К) | 0,9 Вт/(м²·К) при Ug = 0,6, тёплой дистанционной рамке, образце 4,50 × 2,30 м и стеклопакете 36 мм | Влияет на тепловой контур и энергопотребление |
| Порог и водоотвод | Порог на уровне пола — опция | Скрытый порог — опция | Требует согласованного узла примыкания и отвода воды |
| Управление | Ручка-планка на высоту створки, есть вариант с блокировкой | Уточняется по проекту | Влияет на сценарий использования и требования к электрике |
| Обслуживание | Очистка профилей и дренажных отверстий по руководству системы | Очистка профилей и дренажных отверстий по руководству системы | Требует доступа для ухода и сервиса |
Какие ограничения нужно учесть до строительства
Мы уже говорили, что панорамная система с минимальной рамой предъявляет повышенные требования к строительной части. Что же нужно учитывать до начала работ.
Основание, перемычка и нагрузки
Стеклопакет больших размеров, профиль и фурнитура создают нагрузку, которая передаётся на основание и перемычку. Конструкцию и допустимые перемещения проверяет проектировщик. Если дом уже построен, важно убедиться, что существующий проём выдержит такую массу и не даст подвижек со временем. Ветровые нагрузки тоже учитываются: чем больше площадь остекления и чем выше этаж, тем серьёзнее требования к креплению.
Уровень пола и отвод воды
Вода не должна скапливаться у направляющих, поэтому если порог на уровне пола, нужно продумать, куда будет уходить вода и как организовать дренаж.
Монтаж и дальнейший доступ
Крупноформатное стекло не вносят через дверь. Его поднимают краном или через проём. Это нужно понимать до заказа, а не в день монтажа. Если дом уже стоит, убедитесь, что не придётся разбирать часть ограждения, техника подъезжает без проблем, а места для её разворота достаточно.
Отдельный вопрос — обслуживание. Створки больших размеров требуют доступа для очистки, а направляющие — для ухода. Если система с приводом, заранее выясните, как она питается, чем управляется и что происходит при отключении электричества. Аварийный режим у разных приводов отличается, поэтому ответ ищут в руководстве конкретной модели привода.
Как выбрать систему для своего панорамного проёма
Выбор зависит от того, на каком этапе находится проект. Рассмотрим два условных сценария.
Новый дом со свободой проектирования узлов. Главное — на этапе проектирования заложить требования к проёму, основанию и водоотводу под выбранную систему.
Замена конструкции в готовом проёме. Здесь ограничения заданы существующим проёмом, поэтому систему придётся выбирать под уже имеющиеся параметры. Нужно обследовать основание, перемычку и примыкания. Не всегда удаётся реализовать скрытый порог или угловую схему. Здесь принять решение поможет инженер после осмотра.
Данные, которые вам понадобятся для расчёта панорамного портала:
- Размеры и чертёж проёма.
- Ориентация фасада.
- Отопление и солнцезащита.
- Отметки пола.
- Желаемый проход.
- Ручное управление или привод.
- Доступ для монтажа.
Не забывайте про солнцезащитное остекление. Оно помогает ограничить поступление солнечной энергии, но не заменяет расчёт перегрева помещения.
Если вы хотите рассчитать панорамный портал, передайте размеры, план проёма и пожелания к открыванию.
Частые вопросы
Чем Reynaers Hi-Finity отличается от Schüco ASS 77 PD?
Разница в том, как каждая система решает задачу минимальной рамы. У Schüco ASS 77 PD.HI подтверждены конкретные параметры: видимая ширина центрального стыка 37 мм, высота рамы 90 мм сбоку и в основании, размер створки до 3 200 × 3 500 мм. По Reynaers Hi-Finity для исполнения 3-rail: видимая ширина центрального стыка от 35 мм, створка до 3 500 мм в ширину и до 4 000 мм в высоту, масса до 750 кг, Uw = 0,9 Вт/(м²·К) при Ug = 0,6. Поэтому корректное сравнение возможно только для двух конкретных конфигураций под один проём. Если вы выбираете между системами, инженер сопоставит их по вашим размерам, схеме открывания и требованиям к строительной части.
Минимальная рама означает, что система безрамная?
Нет, и это важное различие. Безрамное остекление — это сезонная конструкция с одинарным стеклом: она не подходит для жилой комнаты.
Панорамная раздвижная система устроена иначе: у неё есть рама по периметру и стеклопакет. Просто она спрятана в полу, стене или потолке, поэтому в интерьере виден в основном стеклянный проём.
Скрытая рама — это приём монтажа, а не отсутствие рамы. Если для вас важно, чтобы помещение было тёплым, ориентируйтесь на теплотехнические характеристики конкретной системы, а не на то, насколько тонко выглядит профиль.
Можно ли сделать порог в уровень с полом?
Да, можно. Например, для Schüco ASS 77 PD.HI порог в уровень с полом указан как возможный. Однако помните: это не стандарт системы, а опция, которая выдвигает дополнительные требования к строительной части. Во-первых, нужен согласованный узел примыкания: пол и рама должны стыковаться так, чтобы не было перепада и щелей. Во-вторых, необходимо продумать водоотвод. Вода, которая попадает на стекло и профиль, должна уходить от направляющих, а не скапливаться под ними. Если влага застаивается, это сокращает срок службы системы и усложняет уход.
Нужен ли электропривод для больших створок?
Не всегда — это зависит от конфигурации. Привод подбирается по массе створки, схеме открывания и тому, насколько часто вы планируете ей пользоваться. Если створка тяжёлая, вручную её сдвигать неудобно, и тогда автоматика становится вопросом комфорта, а не роскоши. Если вы рассматриваете привод, заранее уточните три вещи: как система питается, чем управляется и что происходит при отключении электричества. Эти три вопроса стоит задать до заказа, потому что от них зависит, насколько удобно будет пользоваться системой каждый день.
Можно ли установить такую систему в уже построенном доме?
Да, но установка системы в таком случае сложнее, чем в новом доме, и требует обследования проёма и примыканий. В готовом проёме ограничения заданы тем, что уже построено, поэтому необходимо проверить основание, перемычку и возможность скрытия рамы. Не всегда удаётся реализовать скрытый порог или угловую схему — иногда проём просто не позволяет. Решение принимает инженер после осмотра. Именно поэтому в готовом доме особенно важно сначала оценить существующие условия, а уже потом выбирать конкретную систему и схему открывания.
