Знакомая ситуация: вы присмотрели две системы для большого стеклянного портала, но не можете определиться, какая подойдёт именно вам. Но за словом «тёплый портал» может скрываться разное исполнение: одна и та же система бывает с разной комплектацией, а разные системы — с разными пределами по размеру и массе.
Сравнение Schüco ASE 80 и Reynaers CP 155 нужно вести в одинаковых условиях: размер, схема открывания, стеклопакет и требования к монтажу. Нельзя смотреть только на картинку или паспортный максимум — они не расскажут, как система поведёт себя в вашем доме.
Сейчас мы разберём две конкретные системы — Schüco ASE 80.HI и Reynaers CP 155-LS — и покажем, как сделать правильный выбор.
Какие исполнения сравниваем
Прежде чем говорить о цифрах, нужно понять, что именно мы сравниваем. У каждой системы есть несколько исполнений, и путать их нельзя.

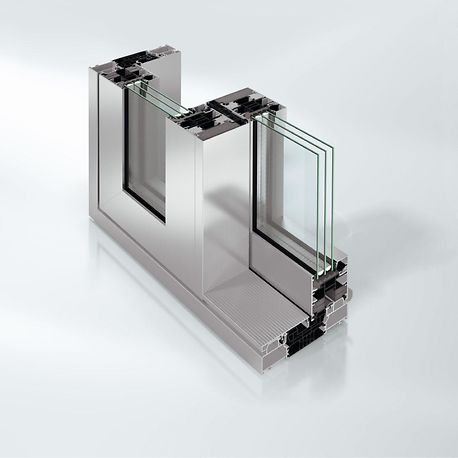

Schüco ASE 80.HI
Schüco ASE 80.HI — это подъёмно-раздвижное исполнение платформы ASE 60/80. Важно не путать его с ASE 60: это системы с разной монтажной глубиной и характеристиками. ASE 80 — это версия с глубиной 80 мм, которая обеспечивает теплоизоляцию вплоть до уровня стандарта «пассивного дома». Версия TipTronic — это отдельное исполнение с электроприводом, и её нельзя смешивать с ручной версией. В данном сравнении все технические выводы мы привязываем к ASE 80.HI — исполнению с усиленной теплоизоляцией.
Reynaers CP 155-LS
Аналогично, Reynaers CP 155-LS — это подъёмно-раздвижное исполнение ConceptPatio 155. Важно отличать его от обычной раздвижной Reynaers CP 155: у LS-версии другие допустимые параметры и механизм. Характеристики этих систем нельзя переносить друг на друга.
В подъёмно-раздвижной системе створка сперва приподнимается, а затем сдвигается вдоль направляющих. Это позволяет использовать более тяжёлые конструкции и снизить усилие на ручку. Там, где важны размер и удобство управления большими проёмами, чаще выбирают именно такие системы. Если хотите разобраться в типах открывания подробнее, посмотрите виды раздвижных систем.
Сводное сравнение характеристик и условий
Для удобства мы собрали ключевые параметры двух систем в таблицу. Обратите внимание: это паспортные данные для конкретных исполнений, а не параметры любого изделия. Применимость к вашему проёму подтверждает инженер.
| Параметр | Schüco ASE 80.HI | Reynaers CP 155-LS | Что это меняет для заказчика | Условия / источник |
|---|---|---|---|---|
| Механизм | Подъёмно-раздвижной | Подъёмно-раздвижной | Обе системы требуют подъёма створки перед движением | Паспорт Schüco ASE 60/80; данные производителя Reynaers |
| Масса подвижной створки | До 500 кг; с TipTronic — до 600 кг | До 400 кг | От предела массы зависит, насколько крупную створку выдержит система | Паспорт Schüco ASE 60/80; данные производителя Reynaers |
| Габариты | До 3,5 × 3,2 м или 3,2 × 3,5 м (ширина × высота) | До 2,7 м в ширину и до 3,5 м в высоту | От габаритов зависит, какой проём можно перекрыть одной створкой | Паспорт Schüco ASE 60/80; данные производителя Reynaers |
| Теплоизоляция | Теплоизоляция профиля — от 0,99 Вт/(м²·К) по EN ISO 10077-2 | Uw = 1,0 Вт/(м²·К) при Ug = 0,6, тёплой рамке, образце 4,50 × 2,30 м, стеклопакете 36 мм | Эти цифры несопоставимы: у Schüco — только профиль, у Reynaers — вся конструкция, поэтому по ним нельзя судить, какая система теплее | Паспорт Schüco ASE 60/80; данные производителя Reynaers |
| Воздух / вода / ветер | Ветер до C5/B5, вода до E900, воздух до класса 4 | Воздух — класс 4 (600 Па), вода — E900 (900 Па), ветер — C3 (1200 Па) | Классы получены на разных испытанных образцах; результат на объекте зависит от исполнения и монтажа | Паспорт Schüco ASE 60/80; данные производителя Reynaers |
| Порог | Порог на уровне пола — опция | Минимальная высота порога — 10 мм | Порог влияет на удобство выхода: чем он ниже, тем проще пройти | Паспорт Schüco ASE 60/80; данные производителя Reynaers |
| Управление | Ручное; TipTronic — электропривод | Ручное; привод — уточняется по спецификации | От типа управления зависит, насколько легко открывать тяжёлую створку | Паспорт Schüco ASE 60/80; данные производителя Reynaers |
| Требования к монтажу | Конструкцию и допустимые перемещения проверяет проектировщик | Конструкцию и допустимые перемещения проверяет проектировщик | Обе системы требуют расчёта основания, перемычки и примыканий | Общее требование |
Паспортные максимумы — это не готовая конфигурация. Нельзя соединить максимальную ширину, высоту и массу в одном изделии: сочетание подбирает инженер под ваш проём.
Размеры проёма, масса створки и ширина прохода
При сравнении двух систем легко запутаться в размерах. Важно не смешивать четыре разных понятия: размер строительного проёма, размер элемента, размер отдельной створки и ширина свободного прохода.
Размер проёма, элемента, створки и прохода
Строительный проём — это отверстие в стене, куда встаёт конструкция. Внутри него размещается элемент: вся конструкция целиком, вместе с рамой и створками. Внутри элемента есть створка, которая представляет собой подвижную открывающуюся часть. Когда она открыта, остаётся свободный проход — ширина, доступная для прохода.
Максимальная высота элемента не равна автоматически максимальной высоте створки. 3,5 м у CP 155-LS — предельная высота створки; высота элемента и проёма считается отдельно, с учётом рамы и узла порога. И у Schüco максимальные габариты — это два сочетания: 3,5 × 3,2 м или 3,2 × 3,5 м. Оба максимума одновременно не складываются в одну конфигурацию: не может быть 3,5 × 3,5 м. Применимость к выбранной схеме подтверждает инженер.
Ограничение прохода
Схема направляющих и глухие части тоже ограничивают проход. Если в конструкции имеются неподвижные секции, они будут занимать место. В таком случае полностью открыть проём, как у распашной двери, не получится: часть всегда остаётся перекрытой створками или неподвижными секциями. Именно поэтому при сравнении двух систем важно смотреть и на то, какая схема открывания вам подходит.
Теплоизоляция и герметичность
Тепло уходит через разные части конструкции, поэтому и показатели разные. Uf — это профиль, Ug — стеклопакет, Uw — всё изделие вместе с краевой зоной. Сравнивать теплоизоляцию двух систем напрямую нельзя, если показатели разные.
У Schüco ASE 80.HI теплоизоляция профиля — от 0,99 Вт/(м²·К) по EN ISO 10077-2. Это показатель рамы, а не окна целиком. У Reynaers CP 155-LS Uw = 1,0 Вт/(м²·К) — это вся конструкция при определённых условиях, указанных в таблице. Сравнивая лишь цифры, нельзя сделать вывод «теплее» или «холоднее».
Для инженерного сравнения нужно запросить расчёт одной геометрии и заполнения. Только тогда цифры будут сопоставимы. Классы испытаний говорят о том, что система прошла проверку в определённых условиях. Они не гарантируют, что на вашем объекте не будет конденсата или что результат окажется идентичным. Даже один и тот же класс не означает одинаковую герметичность: многое зависит от монтажа и примыканий.
Порог, управление и ежедневное использование
Порог и управление — это то, с чем владелец сталкивается каждый день. От них зависит, насколько удобно пользоваться порталом.
Порог и удобство выхода

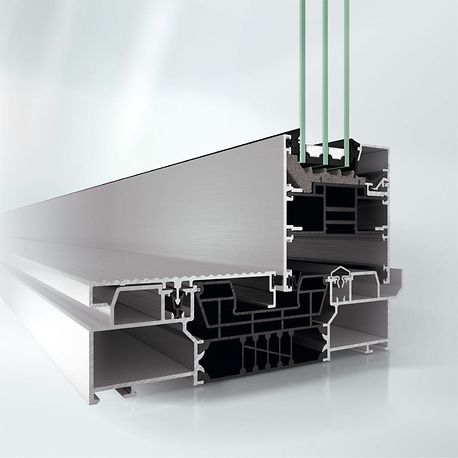

У Schüco ASE 80.HI порог на уровне пола является опцией. У Reynaers CP 155-LS минимальная высота порога — 10 мм. Важно отметить: это минимумы для проектного узла, а не обещание для любого монтажа: конкретное решение зависит от проекта. Низкий или ровный порог требует продуманного примыкания и водоотвода.

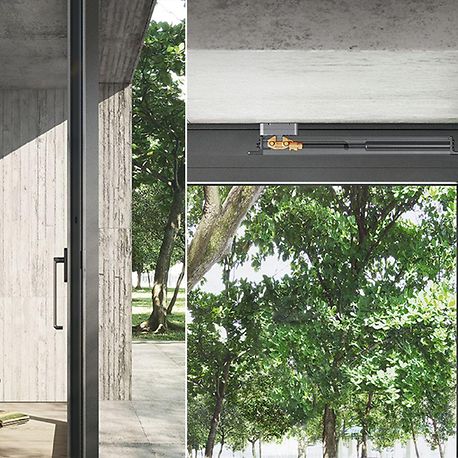

Открывание створки: ручное и автоматическое
Управление систем тоже отличается. У Schüco ASE 80.HI доступно ручное управление. Также возможна система TipTronic — автоматизированное управление с электроприводом. Но это не характеристика любой системы ASE 80.HI.
У Reynaers CP 155-LS управление ручное, возможность привода уточняется по спецификации. Если выбираете привод, не забудьте уточнить заранее три вещи: питание, управление и поведение при отключении электричества. Обслуживание у обеих систем сводится к уходу за направляющими и фурнитурой, но у автоматизированных версий добавляется проверка привода и доводчиков.
Как сравнить два предложения на один проём
Чтобы сравнение было корректным, соберите эти данные по обеим системам в одном формате:
- Точная модель и индекс. Schüco ASE 80.HI или Reynaers CP 155-LS. Не «просто CP 155» и не «просто ASE 80».
- Размеры и схема. Ширина и высота проёма, количество створок, число направляющих, наличие глухих частей.
- Площадь свободного прохода. Сколько остаётся для прохода, когда створки открыты.
- Состав стеклопакета и расчёт массы. Стекло, толщина и масса створки.
- Теплотехнический расчёт. Для одной геометрии и одного заполнения.
- Узел порога и водоотвод. Какой порог, как организован отвод воды.
- Управление и питание. Ручное или автоматизированное, какие требования к электрике.
- Монтаж, обслуживание и состав работ. Кто монтирует, как обслуживать, что входит в работы.
Сравнивать нужно согласованные спецификации, а не только названия брендов. Подробнее о раздвижных системах остекления можно узнать в отдельном разделе.
Понять, как сравнение работает на практике, проще на двух примерах.
Первый сценарий: у вас есть проём, который по своим размерам подходит и под Schüco ASE 80.HI, и под Reynaers CP 155-LS. Вы хотите подъёмно-раздвижную дверь с одной подвижной створкой. Обе системы могут быть рассчитаны под такой проём, поэтому номинально они обе подходят. Но итоговые характеристики будут зависеть от схемы, стеклопакета и узла порога.
Второй сценарий: вам нужна створка высотой более 3,5 метров. У Schüco ASE 80.HI 3,5 метра (в одном из сочетаний) — максимальная высота. У Reynaers CP 155-LS — тоже. Если требование выше, обе системы могут не подойти. Тогда нужно рассматривать другие исполнения или менять проектное решение.
Это только примеры задач, а не выполненные проекты. Вывод зависит от требований к проёму. Если у вас не хватает данных, обратитесь к инженеру за расчётом.
Частые вопросы
Нужен ли индекс LS в предложении на Reynaers CP 155?
Да, индекс LS важен. CP 155-LS — это подъёмно-раздвижное исполнение. Обычная CP 155 без индекса LS — это другая система, характеристики которой отличаются. У CP 155-LS масса створки до 400 кг, у обычной CP 155 — до 250 кг. Если в предложении указано просто «CP 155» без LS, уточните, какое именно исполнение имеется в виду. Иначе можно сравнить разные системы и получить неверный вывод. Также уточните, указан ли вариант HI, если он есть в комплектации. В предложении стоит смотреть не только на название, но и на полную спецификацию. Без этого даже правильный индекс LS не гарантирует, что вы сравниваете то, что нужно.
Можно ли сравнивать системы только по максимальной массе створки?
Нельзя. Максимальная масса — это только один параметр. У Schüco ASE 80.HI указана масса до 500 кг, но с TipTronic — до 600 кг. У Reynaers CP 155-LS — до 400 кг. Это не значит, что одна система «лучше» другой: всё зависит от вашего проёма и задач. Сравнивать нужно согласованные спецификации, а не отдельные цифры, так как они взаимосвязаны. Если в предложении указана только масса, этого недостаточно: без размеров, схемы и стеклопакета нельзя понять, подходит ли система под ваш проём.
Какие данные нужны, чтобы корректно сравнить теплоизоляцию?
Нужен расчёт для одной геометрии и заполнения. У Schüco ASE 80.HI указана теплоизоляция профиля — от 0,99 Вт/(м²·К) по EN ISO 10077-2. Это показатель профиля, а не всей конструкции. У Reynaers CP 155-LS показатель Uw равен 1,0 Вт/(м²·К) при определённых условиях: Ug 0,6, тёплая рамка, образец 4500 × 2300 мм и стеклопакет 36 мм. Это показатель всей конструкции. Напрямую их сравнивать нельзя. Для корректного сравнения нужен расчёт Uw для обеих систем при одинаковых вводных.
Почему сравнение цены без одинаковой спецификации малоинформативно?
Цена зависит от конфигурации. Разные параметры: размеры, стеклопакет, порог, управление — разная цена. Если сравнивать только итоговую сумму, можно упустить из вида важные различия. Сначала нужно согласовать спецификацию, и только после этого можно сравнивать стоимость. Цены мы не приводим, но логика сравнения от этого не меняется. Более того, два предложения с одинаковой итоговой суммой могут описывать разные конструкции. В таком случае сравнение будет некорректным.
Для вашего проёма можно получить сравнительный расчёт, если передать размеры и план: инженер сопоставит системы в одинаковых условиях.
